PSQ型片式给油器(10MPa)

一、概述
片式给油器适用于小型机器设备的干油集中润滑系统,与单线干油泵或多点干油泵配合使用,组成单线集中润滑系统,可自动向最多约100个润滑点定时、定量地供送润滑脂。每块给油器上均设有指示装置,可及时检查出油情况。




二、技术参数
型号
组合片数
给油孔数
公称压力Mpa
每孔给油量ml/循环
重量kg
PSQ-31
3
6
10
0.15
0.9
PSQ-41
4
8
1.2
PSQ-51
5
10
1.8
PSQ-61
6
12
1.8
PSQ-31A
3
6
0.3
0.9
PSQ-41A
4
8
1.2
PSQ-51A
5
10
1.5
PSQ-61A
6
12
1.8
PSQ-33
3
6
0.5
6.8
PSQ-43
4
8
11.3
PSQ-53
5
10
12.2
PSQ-63
6
12
13.7
PSQ-33A
3
6
1.2
6.8
PSQ-43A
4
8
11.3
PSQ-53A
5
10
12.2
PSQ-63A
6
12
13.7
PSQ-33B
3
6
2.0
6.8
PSQ-43B
4
8
11.3
PSQ-53B
5
10
12.2
PSQ-63B
6
12
13.7

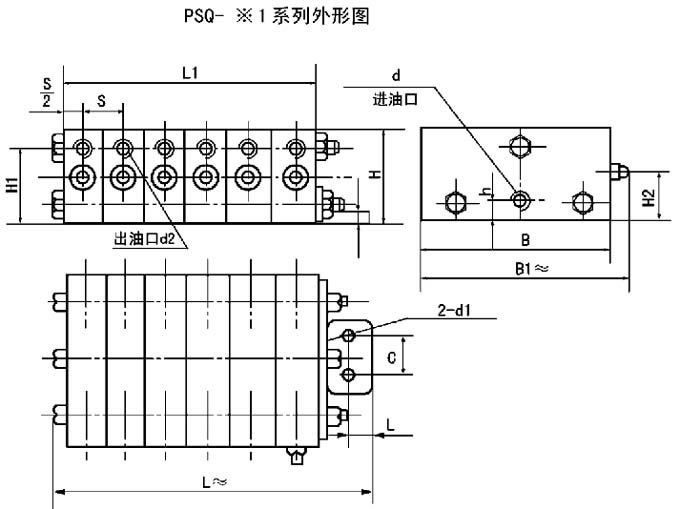

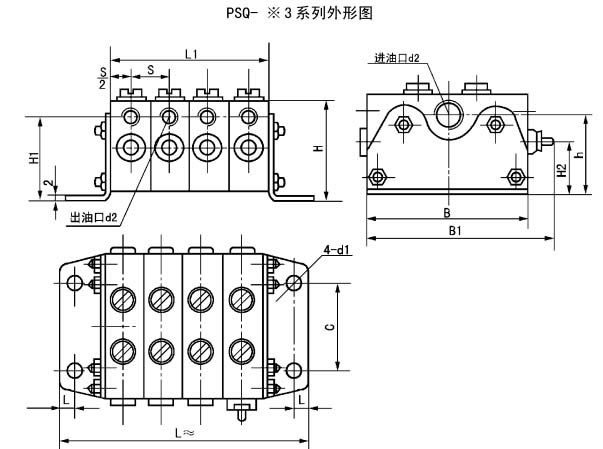

三、外形尺寸
型号
B
B1
C
L
L1
H
H1
H2
h
s
d
d1
d2
L2
PSQ-31
70
75/81
15
70
48
38
31
18
8
16
M10x1
7
M10x1
9
PSQ-41
86
64
PSQ-51
102
80
PSQ-61
118
96
PSQ-33
100
123/133
60
1335
75
68
57.5
30
54.5
25
M15x1.5
9
M14x1.5
10
PSQ-43
160
100
PSQ-53
185
125
PSQ-63
210
150

四、使用说明
1、给油器出油情况可通过观察指示装置进行检查,也可装设电气行程开关监控。

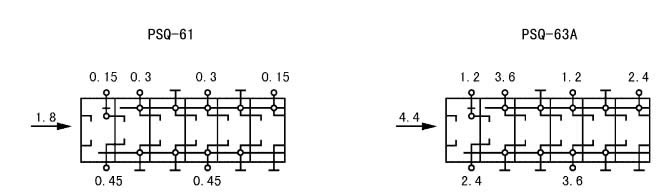

2、如某些润滑点需要的润滑脂量大于表列数值,可将给油器任意组合(见附图)。使供油量成倍增加。
